DENON DCD-1600NE

Điểm nhấn thiết kế

Bộ chuyển đổi dữ liệu D/A tiên tiến AL32 siêu chính xác 192kHz/32bit.

Thiết kế mạch tạo xung chủ DAC chất lượng cao không nhiễu jitter.

Bộ khung máy được xây dựng theo cấu trúc cơ khí có độ bám trụ cao, giảm thiểu rung lắc không mong muốn.

Bộ cơ của Denon với khay đĩa S.V.H có thể nhận và đọc chính xác mọi loại đĩa.

Đọc được đĩa CD, SACD, file DSD (2.8MHz/5.6MHz) và file PCM chất lượng lên tới 192 kHz/24 bit ghi trên đĩa DVD R/RW.

Bộ cấp nguồn rời cho mỗi mạch xử lý digital và analogue.

Có chế độ Pure Direct Mode (xử lý tín hiệu thuần) cho tín hiệu đầu ra sạch.

Mạch Advanced AL32 Processing Plus

DCD-1600NE được trang bị mạch Advanced AL32 Processing Plus, vốn là mạch chỉnh sửa dạng sóng Analog, một bí quyết kỹ thuật riêng của Denon, ứng dụng hầu hết trong các đầu phát. Nó dùng thuật toán nội suy trong toán học, ước tính giá trị của hàm số tại các điểm chưa có số liệu. Kỹ thuật này áp dụng vào mạch AL (Adaptive Line Pattern Harmonized Algorithm), bằng việc phân tích số lượng lớn tần số mẫu trước và sau khi đọc từ CD, mô phỏng nó, rồi nội suy các giá trị tồn tại, cho phép tái tạo một dạng sóng có độ nét, mịn hơn và gần với âm thanh nguyên bản. Âm thanh tái tạo có độ chi tiết cao, không can nhiễu, chính xác và giàu năng lượng ở dải tần thấp.

Bộ cơ mới, “thuần chủng” Denon

DCD-1600NE được trang bị bộ cơ cao cấp do Denon sản xuất S.V.H (Suppress Vibration Hybrid) có tác dụng tự triệt khử rung lắc. Ngay cả mạch kiểm soát, chọn lọc và giải mã tín hiệu từ đĩa CD cũng được hãng thiết kế mới hoàn toàn. Trong khi đó, đường truyền tín hiệu được làm ngắn lại tối đa cùng một mạch điện tối giản nhằm hạn chế hiện tượng dư thừa điện năng và can nhiễu.

Đầu đọc này có thể đọc đĩa với độ chính xác cao nhờ bộ khay S.V.H sử dụng nhiều vật liệu khác nhau, cho phép chi tiết này vận hành một cách vững vàng và ổn định. Ngoài ra, trọng tâm của bộ cơ cũng được hạ xuống thấp nhất để giảm thiểu rung động gây ra từ bên trong máy khi ổ đĩa bắt đầu quay. Bên cạnh đó thì cấu trúc cơ học của bộ khung cũng giúp cho DCD-1600NE không bị tác động nhiều bởi những rung lắc từ bên ngoài.

Do hạn chế được những rung chấn ngoài mong muốn từ cấu trúc cơ khí nên máy cũng giảm thiểu được một số mạch servo không mà vẫn đảm bảo chất lượng xử lý tín hiệu, đồng thời tiết kiệm được điện năng tiêu thụ.

Cơ cấu triệt rung

Độ chính xác của tín hiệu âm thanh có thể bị suy giảm khi máy bị rung lắc nội tại, gây nên bởi bộ cơ khi quay và biến áp nguồn, hay thậm chí là áp suất không khí tạo ra từ những cặp loa. Để xử lý tình trạng này, các kỹ sư của Denon  đã chế tạo ra cấu trúc giúp máy có khả năng tự triệt tiêu rung động có tên gọi “Direct Mechanical Ground Construction”, tạm dịch là giải phóng rung động trực tiếp xuống đất.

Với cấu trúc này, biến áp nguồn - chi tiết gây ra nhiều rung lắc trong đầu đọc - được đặt rất gần với chân máy, nơi mọi rung động không mong muốn đều được “rót” trực tiếp xuống bề mặt đặt máy, đồng thời bảo vệ cả những mạch điện gần kề.

Ngoài ra, việc đặt bộ cơ - thành phần với nhiều nhiễu động nhất - ở vị trí trung tâm của khung máy với trọng tâm hạ thấp cho phép nó hấp thụ các rung chấn nội tại tạo nên bởi quá trình quay đĩa, đồng thời chống được những rung lắc từ bên ngoài.

Jitter thấp

Nhằm loại bỏ nhiễu jitter, tạo độ đồng pha về thời gian cho các mạch xử lý, Denon đã bố trí bộ đếm ngay sát bộ chuyển đổi tín hiệu D/A. Cấu trúc này tạo điều kiện thuận lợi nhất cho quá trình chuyển đổi từ tín hiệu số sang tín hiệu tương tự của máy.

Không chỉ có vậy, DCD-1600NE còn được trang bị máy tạo xung có độ sai pha cực thấp, cho phép tái hiện dải tần số đúng thời điểm. Mạch cấp nguồn cho bộ đếm cũng được cải tiến đáng kể khiến chi tiết này hoạt động với độ chính xác cao nhất. Cụ thể là Denon đã sử dụng một tụ tần cao polymer ở ngay trung tâm mạch cấp nguồn cho bộ đếm, kết hợp với một tụ film hiệu suất cao. Trong khi đó, các kỹ sư tiếp tục đặt tụ gốm sát với bộ đếm nhằm cải thiện chỉ số S/N (âm thanh/nhiễu), cho âm thanh trong trẻo với độ mở về không gian tốt.

DCD-1600NE có 2 máy tạo xung (có thể đảo vai trò) cho 2 cấp lấy mẫu với tần số 44.1kHz và 48kHz. Thiết kế này cũng góp phần giảm jitter đáng kể.

DSD data disc playback support

Ngoài khả năng đọc đĩa CD và SACD (Super Audio CD), tính năng giải mã DAC của máy giúp thiết bị có thể đọc được các file nhạc chuẩn PCM 192kHz/24bit hoặc thậm chí là DSD5.6 được ghi trên đĩa DVD R/RW.

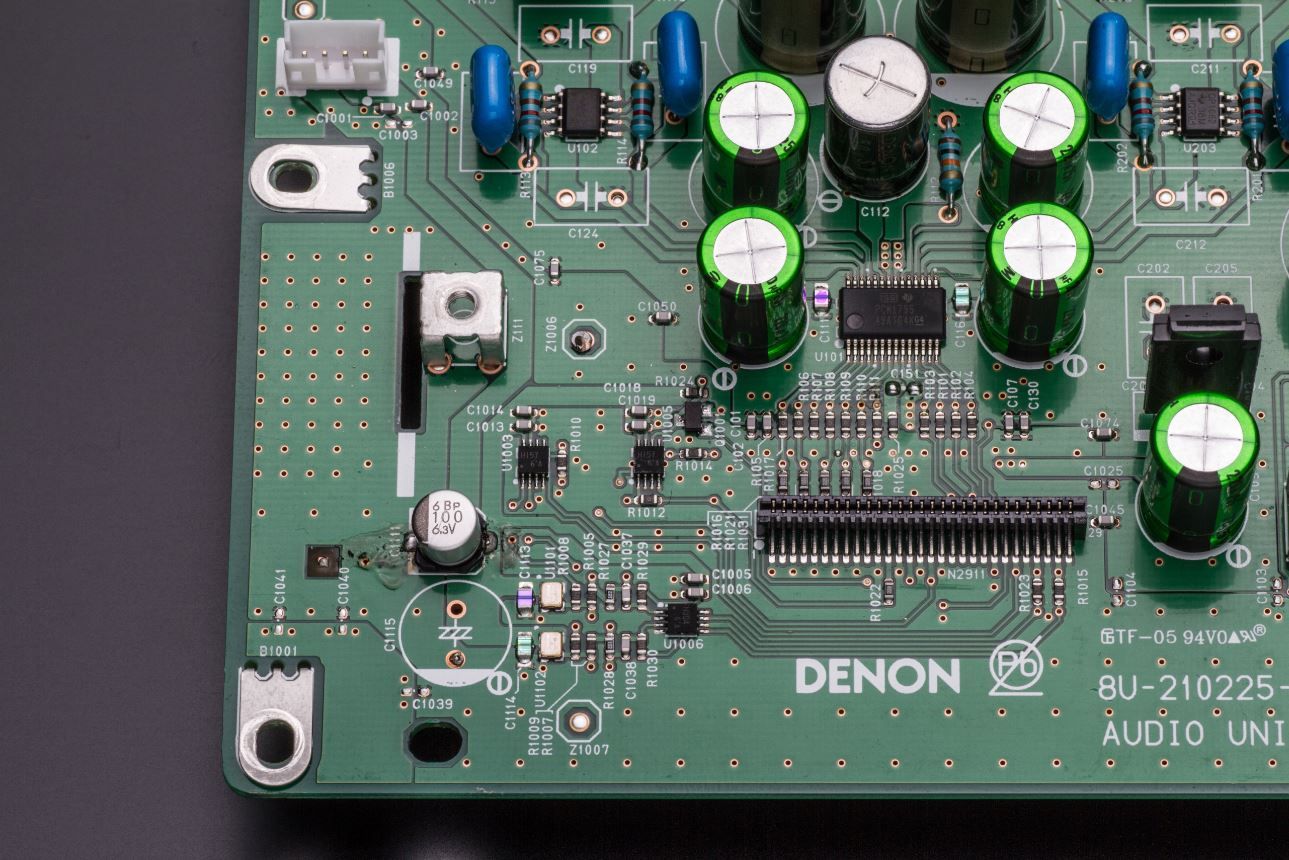

DAC Master Clock Design

Có thể nói, cốt lõi tạo nên sự thành công của chiếc đầu phát chính là bộ DAC ( bộ chuyển đổi tín hiệu digital ra analog). Thế nên hầu hết các hãng đều có những bí quyết riêng để sao cho, mạch chuyển đổi của họ có được chất âm trung thực nhất, tiếng sạch rõ nhất. Để đồng bộ với các mạch digital một cách chính xác, DCD-1600NE có thiết kế bộ tạo xung nhịp làm mạch chủ DAC. Nó được đặt ngay sát với bo chuyển đổi DAC nhằm hạn chế nhiễu jitter và đảm bảo độ chính xác trong quá trình chuyển đổi. Bên cạnh đó, chất lượng của bộ tạo xung nhịp chủ, vốn là tham chiếu cho quá trình hoạt động của các linh kiện bán dẫn, có vai trò cực kỳ quan trọng cho việc bảo đảm mạch âm thanh số hoạt động ở mức tối đa. Để bộ tạo xung hoạt động ổn định với hiệu suất cao nhất, Denon dùng tụ điện polymer đặc biệt có trở kháng dùng cho tần số cao dùng lọc nguồn. Mặt khác, một tụ điện loại phim siêu nhỏ, đặt gần với bộ tạo xung , để cải thiện tỷ lệ S / N, cho âm thanh trong suốt với không gian trình diễn rộng và cao hơn. DCD-1600NE được trang bị hai bộ dao động tạo xung, mỗi một cái cho mỗi tần số lấy mẫu (44,1 kHz và 48 kHz), có thể chuyển đổi giữa các tần số để ngăn chặn triệt để nhiễu jitter.

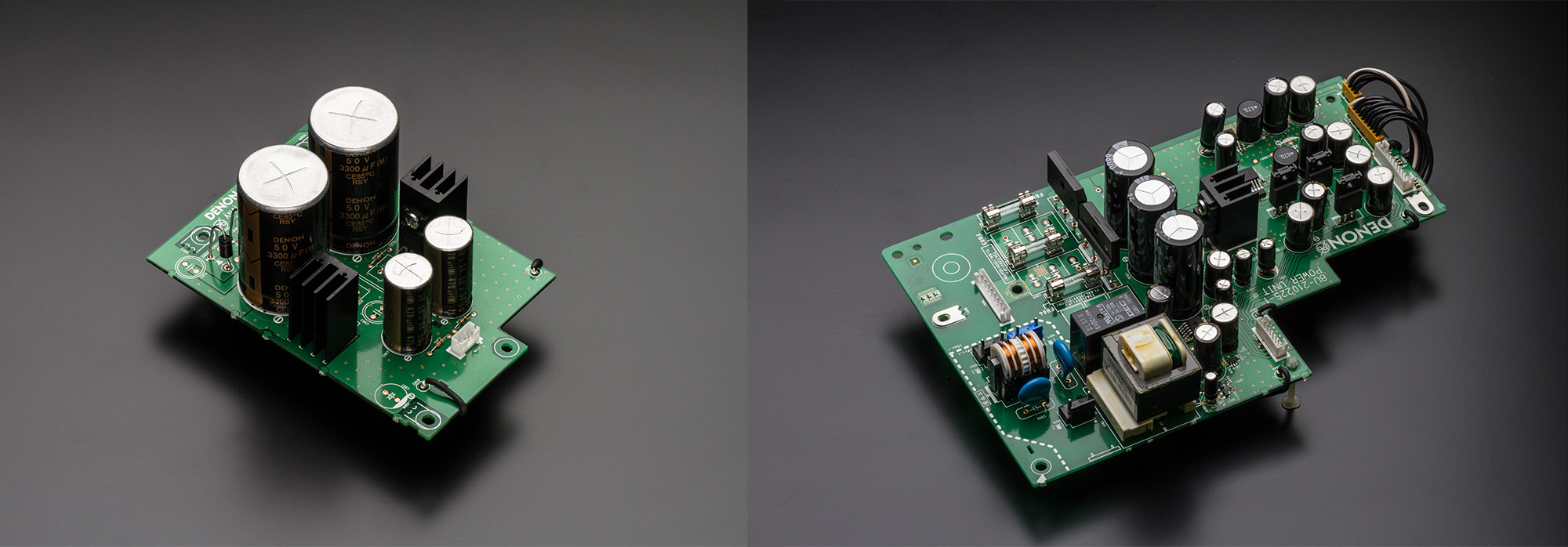

Đường dẫn tín hiệu cực ngắn và bộ cấp nguồn riêng biệt

Triết lý thiết kế “đơn giản - trực tiếp” được ứng dụng trên toàn bộ các mạch của DCD-1600NE sao cho đường tín hiệu ngắn nhất có thể, đảm bảo âm thanh gốc không bị thất thoát, được tái tạo trung thực trong cả phổ âm. Kết quả là nhiễu xuyên âm giữa các mạch của hai kênh trái phải cũng như nhiễu lên đường truyền tín hiệu được giảm thiểu, máy tái hiện âm thanh sạch, rõ nét.

Cấp nguồn cho đầu phát bao gồm  hai biến áp riêng biệt. Một cái dùng cho các mạch analog và một các cho mạch digital. Mục đích là không cho làm can nhiễu qua lại theo đường cấp nguồn. Tụ lọc nguồn có trị số lớn (3300 µF), loại chuyên dùng cho audiophile, được đặt hàng làm riêng cho đầu phát này.  Biến áp cấp nguồn là nơi xuất phát rung động, được bố trí ngay chân của đầu phát, làm các rung động này lan truyền xuống chân và sẽ triệt tiều rung chấn, tránh ảnh hưởng đến tín hiệu âm thanh di chuyển trong mạch.
